前言
因为家里的弱电箱在卧室，通往各个房间的网线也都在弱电箱，所以主路由器基本只能放在弱电箱里，而电信的iptv跟宽带是两根线而且到客厅只有一根网线，为了保证电视/机顶盒有稳定的网速(千兆)，但这样就必须在iptv和宽带之间二选一，除非装修前提前多埋线，相信大部分人都会存在这个纠结。我的折腾之路也由此开始～
效果先演示下:
02:25IPTV +宽带单线融合效果演示，丢掉机顶盒，任意设备看iptv 浙江电信 Openwrt 1.1万 83视频_小愚_
在看别人改造方案的时候，了解大致有几种选择：

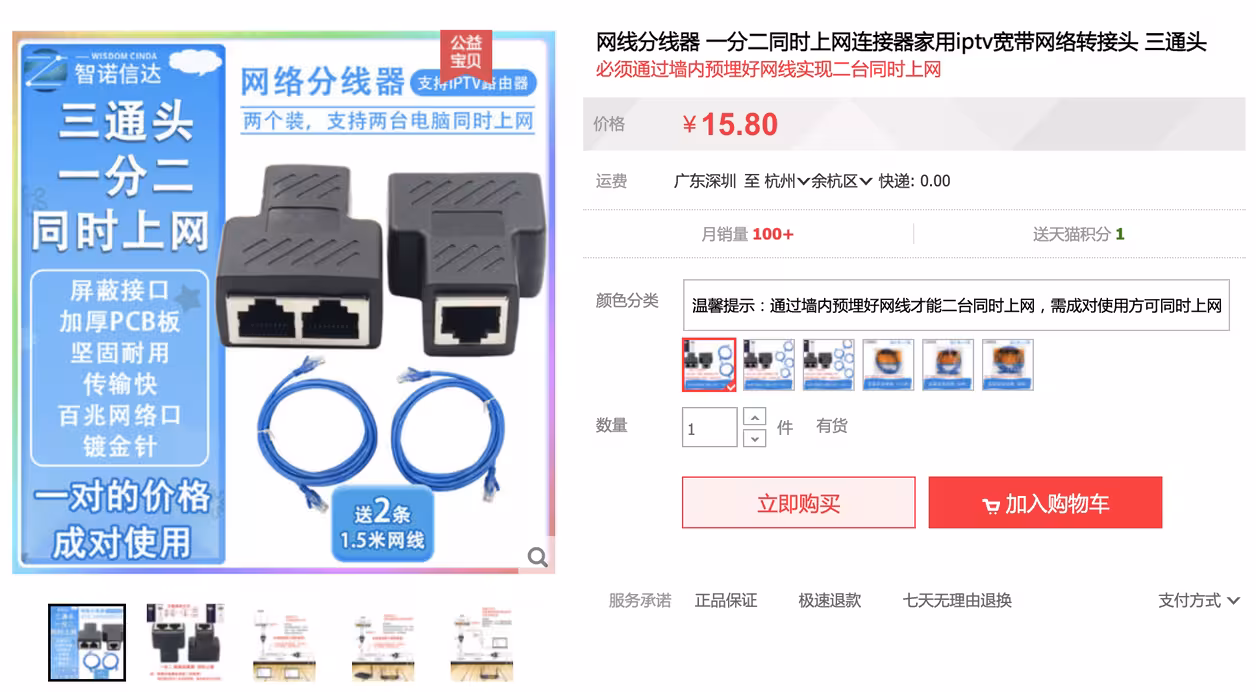

1.分线器方案，只需要买一对分线器，将一根八芯的千兆线改成2跟4芯的百兆网线就行了。该方案成本极低，淘宝20块钱就能搞定，但缺点是无法享受原来的千兆网络，连到客厅的宽带只有百兆。
2.光猫 宽带+iptv 两根线(光猫支持融合一根线的话就是一根，不支持的话只能两根)到主路由器里划分vlan，然后在需要机顶盒的房间部署一个支持vlan的交换机，把宽带和iptv信号拆分出来，便可正常使用iptv和 千兆网络。该方案优势是复用网络，千兆宽带基本不受影响。缺点是每个想看iptv的位置都要准备一个支持vlan的交换机，看电视依然需要机顶盒
3.宽带+iptv融合进宽带网络，网关处配置udp代理，局域网内通过http请求访问代理获得视频流，可以在任意支持该协议的软件中播放iptv。缺点是需要网关支持udp代理，iptv播放信息需要通过抓包获取，比较麻烦。
4.宽带+iptv融合进宽带网络，网关处配置igmp代理，局域网内通过igmp组播信号的方式获得视频流，可以在任意支持该协议的软件中播放iptv。缺点是需要网关支持igmp代理，iptv播放信息需要通过抓包获取，比较麻烦。
起初的问题是如何解决一根线满足iptv和宽带问题，但后来发现甚至可以完全不需要机顶盒，iptv播放直接统一到一个电视盒子或电视自带系统里，那我当然选择可以直接放弃机顶盒的方案啦～
选择的实现方案是方案3，方案4在实操的过程中容易出现广播风暴造成网络异常（从别人方案的反馈来看），方案3就是一个纯http转udp协议的代理，逻辑清晰没有太多的风险点当然选它啦。额外需要：一个Openwrt的路由器（支持抓包、dhcp option60鉴权、udpproxy功能的其他路由器亦可）。

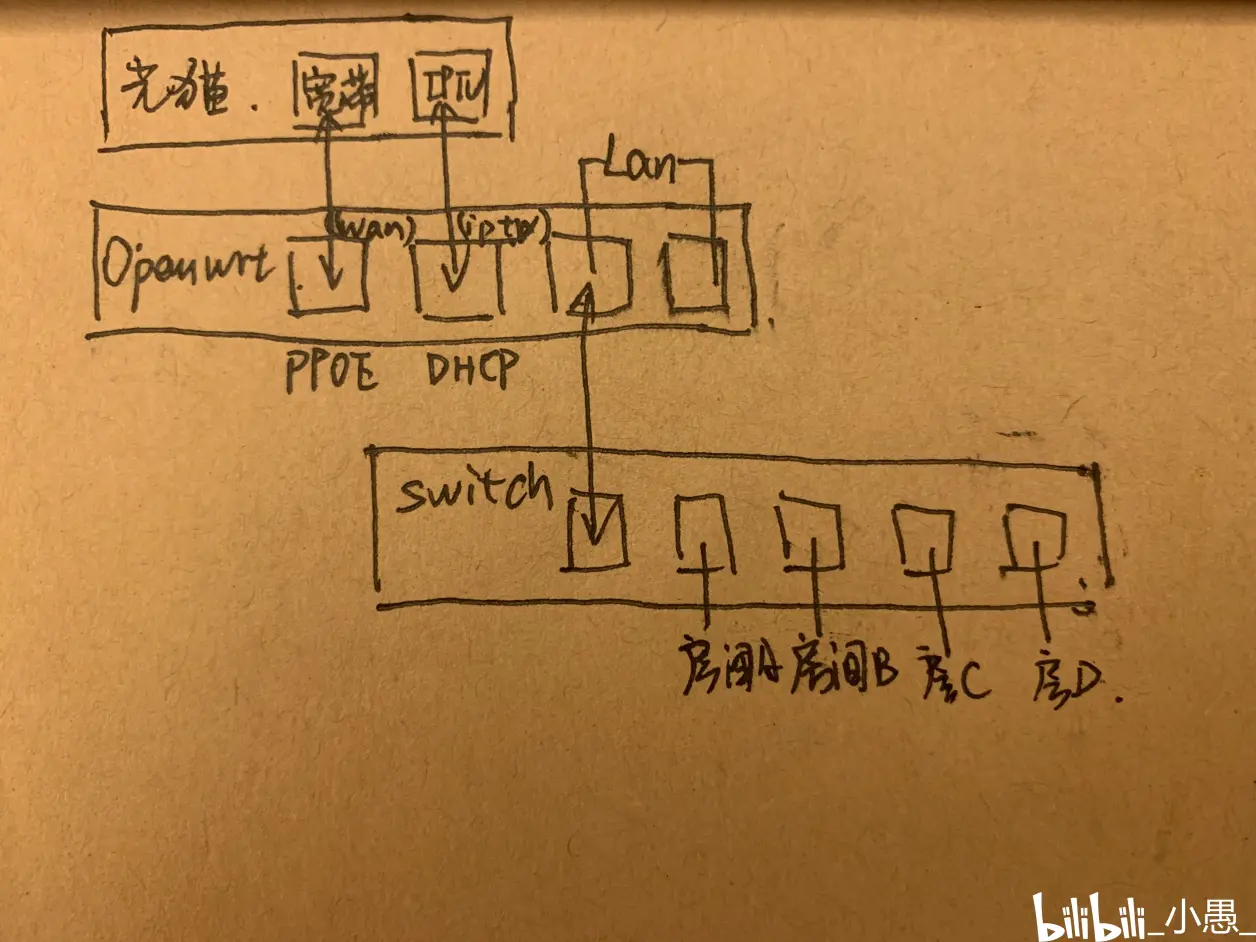

上个最终效果图
方案实现—抓包
登陆光猫管理员账号，查看iptv和宽带是否可以融合在绑定在同一网口，刚开始调研vlan方案时觉得很遗憾，我的光猫只有两个口且不能把光猫和iptv绑定在一个口里。但后来发现这样走方案3、方案4时反而很简单。
首先我已知电信iptv的连接方式是dhcp鉴权，有些其他地方不需要鉴权或者直接使用ppoe拨号的方式，虽然我的方案是针对dhcp鉴权但他们的实现原理类似。如果iptv提供方可以直接提供拨号或者登陆iptv的账号密码那我们就可以直接在路由器上配置对应的连接方式。但这里运营商应该不会把信息给出，所以需要我们自己通过抓包的方式了解授权的实现方式。

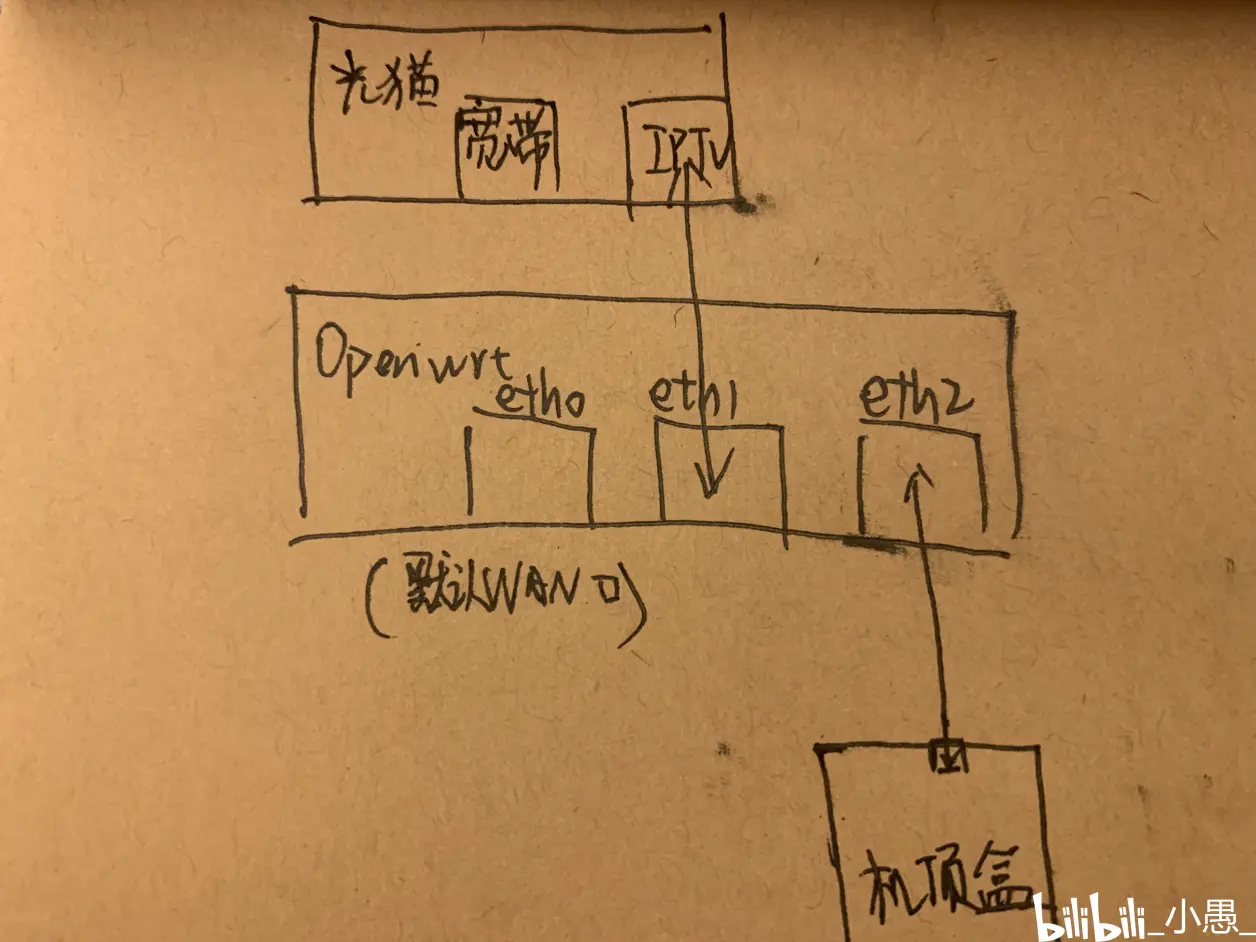

因为我使用的是openwrt，登陆路由器之后可以使用tcpdump命令直接抓取对应端口的数据包，所以不需要单独给路由器划分vlan或者配置端口镜像等复杂的操作，直接把光猫出的iptv线和机顶盒的网线连到两个lan口（路由器默认的wan不接线，当交换机使用）这个时候相当于iptv机顶盒直接和光猫iptv口连接。这里只需要我们记住机顶盒连接的是哪个网口。这里我以连到下图的eth2举例。(电脑实际连的eth3，忘了画出来)
线路连接好以后，可以先确一下机顶盒是否可以正常登录看电视，如果登陆没问题，则先断电备用。
-
电脑通过ssh登陆openwrt路由器(电脑实际连的eth3，图里忘了画出来)
执行命令开始抓包: tcpdump -i eth2 -w dhcp.pcap
-
给机顶盒上电启动，让机顶盒完成登陆进入主界面
-
机顶盒登陆成功后，切到电脑ssh，执行ctrl+c，停止抓包，数据包会被保存在dhcp.pcap文件中
-
抓包完成把数据包拷贝到电脑里备用。
-

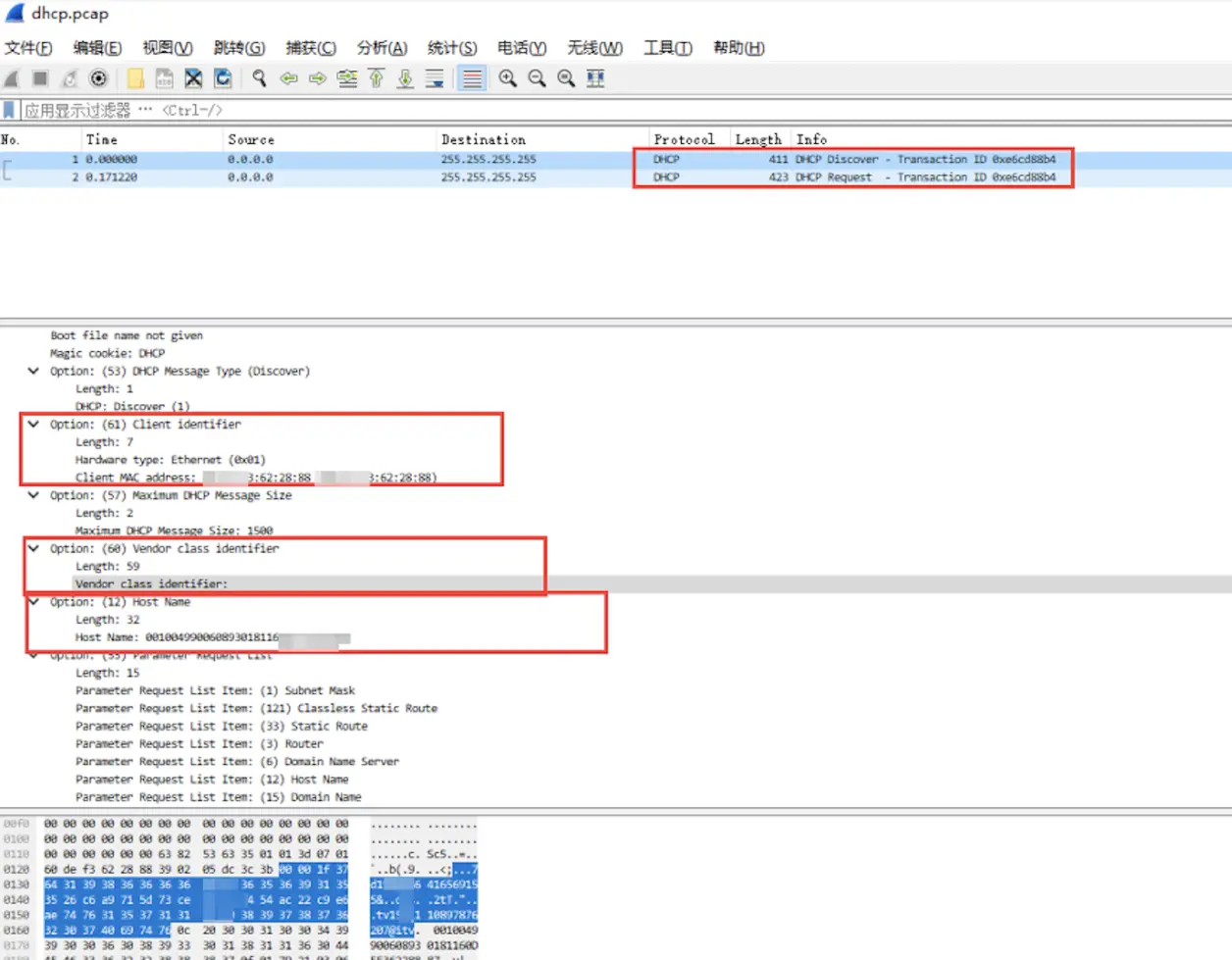

在电脑里用wireshark软件打开数据包，搜索protocol=dhcp的请求，可以看到两条路iptv机顶盒发出的请求，点开DHCP request请求，下方包的详细信息里dhcp协议中有
option 61（客户端mac地址）展开后，在Client Mac Address点右键复制值，保存备用
option 12（HostName）展开后，在Host Name点右键复制值，保存备用
option 60 (Vendor class)展开后，在Vendor class identifier这行上，鼠标右键选择复制----as a Hex Stream 保存备用
网络鉴权信息抓取完毕，同时在抓包数据里搜索http协议，电信的http协议中会明显的看到一些初始化鉴权和获得播放列表的请求，比如下面这个请求，看名字就知道获取频道列表～
http://***/EPG/jsp/getchannellistHWCTC.jsp
打开response返回数据一看，好家伙～！保存备用
方案实现—网络配置
至此抓包获取信息工作完成，把网络接线恢复到最终状态
回到Openwrt配置里选择新建接口，协议选择DHCP客户端，接口选择连接光猫的接口名。我这里以eth2为例，后选择保存

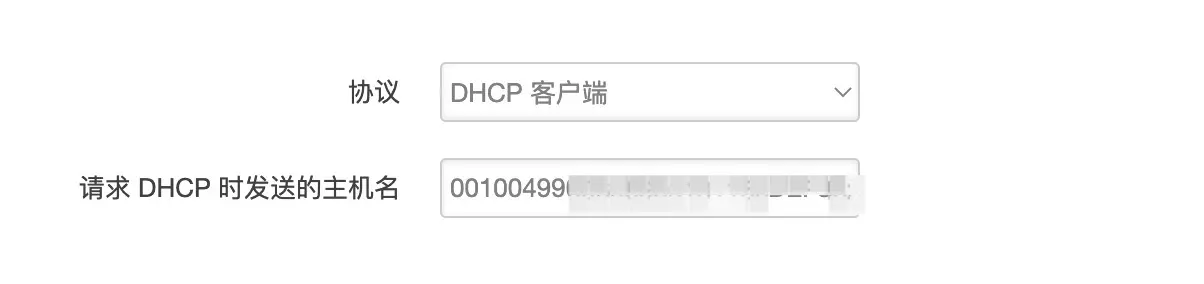

在基础配置里，添加请求DHCP时发送的主机名（上面抓包数据中的HostName）

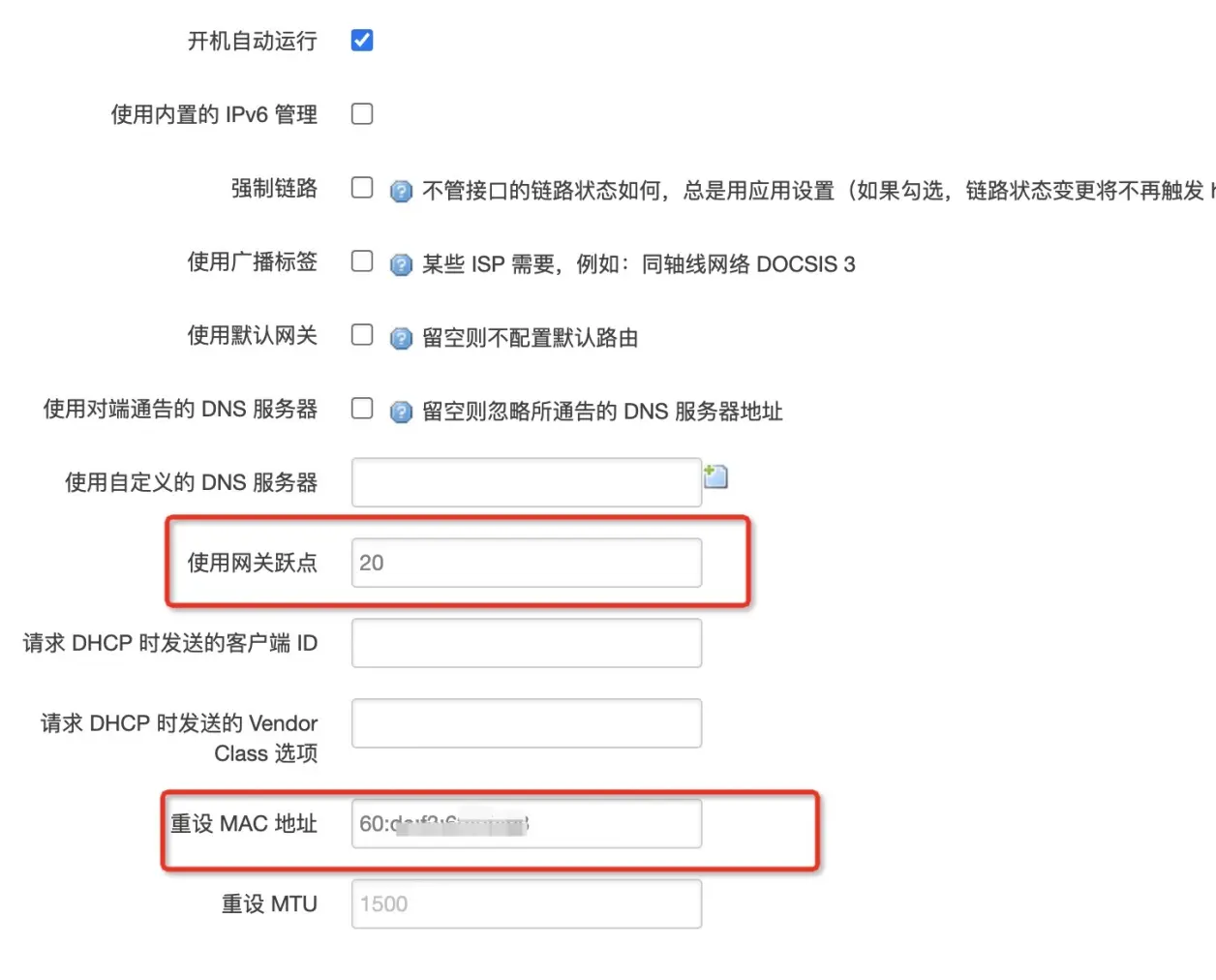

在高级配置里，使用网关跃点填入一个比较大的数字，我这里写20
重设MAC地址这里，填写上面抓包数据的客户端mac地址
保存并应用设置后，再进入你的 WAN 接口设置，将它的 网络跃点设置为 1（比前面配的20小即可），否则你会无法正常使用互联网。
最后再ssh登陆到Openwrt路由器上，修改/etc/config/network中的IPTV参数
找到配置文件中iptv接口的dhcp配置（搜dhcp即可）在配置中新增一行：
option sendopts '0x3c:****'
- ***的内容为上面抓包中获得的Vendor class identifier(一长串字符串)，保存退出后回到openwrt，重连iptv接口，稍等一会如果看到有被分配了私网ip地址就说明配置成功了!
方案实现—udpxy配置
可以选择登陆到Openwrt路由器上命令行安装，安装命令:
opkg install udpxy luci-app-udpxy
或者直接在管理网页安装udpxy、luci-app-udpxy

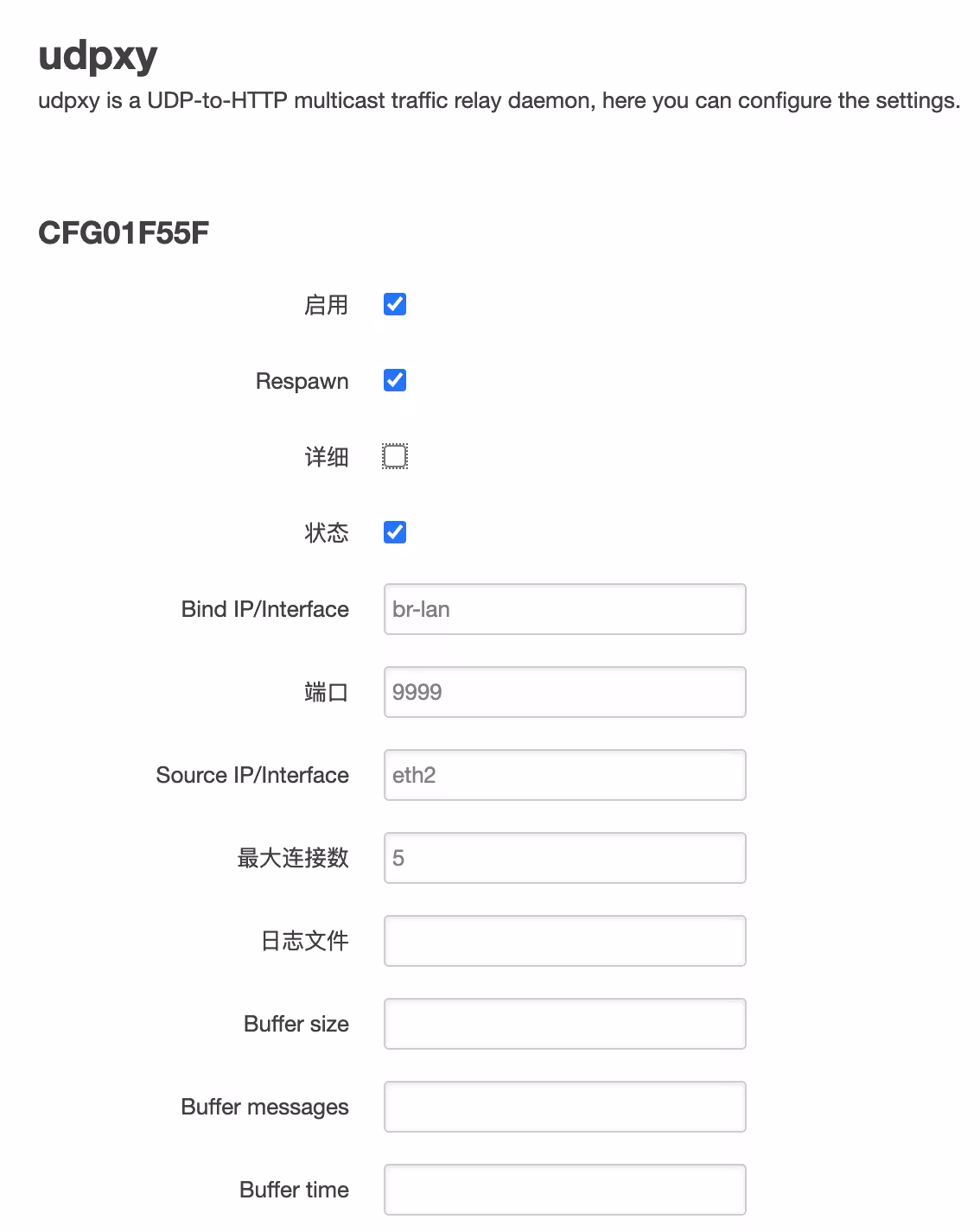

安装好后进入udpxy管理页面配置:
Bind IP/Interface，可以直接配置本地lan的地址或者lan的接口名(br-lan)
端口只要不被占用即可，随意写
Source IP/Interface，填写电信iptv连接openwrt的接口，我这里是et2
最大连接数是你允许同时对多少个客户端进行代理（同时几个设备看iptv电视）
测试效果
检查udpxy状态，本地访问:
http://[br-lan的ip]:[绑定端口]/status
我以路由器地址为192.168.1.1 绑定端口为9999为例
http://192.168.1.1:9999/status
网页会显示udpxy当前的连接状态，如果有显示状态说明正常(我截图的时候有人正在看电视，所以会显示active client为1，且有具体内容)
接下来我们翻出前面保存的抓包文件，找到这条请求的返回数据(我这个数据我这里只针对杭州电信):http://***/EPG/jsp/getchannellistHWCTC.jsp
这个请求抓到的数据包可以明确的看到电台列表，这里只举一个例子,搜索igmp可以看到这样的数据:
ChannelURL="igmp://233.50.201.118:5140|rtsp://115.233.41.137/PLTV/88888913/224/3221228078/10000100000000060000000002460690_0.smil******"
这里的igmp就是电视台的组播地址，我们通过这个ip端口号就能看iptv
这里需要调整下url的格式
A.抓包里的 igmp://233.50.201.118:5140
B.你路由器的udpxy访问路径为 http://192.168.1.1:9999/status
(以路由器地址为192.168.1.1 绑定端口为9999为例)
A+B组合后即为软件播放iptv使用的地址:
http://192.168.1.1:9999/udp/233.50.201.118:5140
http://address:port/udp/mcast_addr:mport/

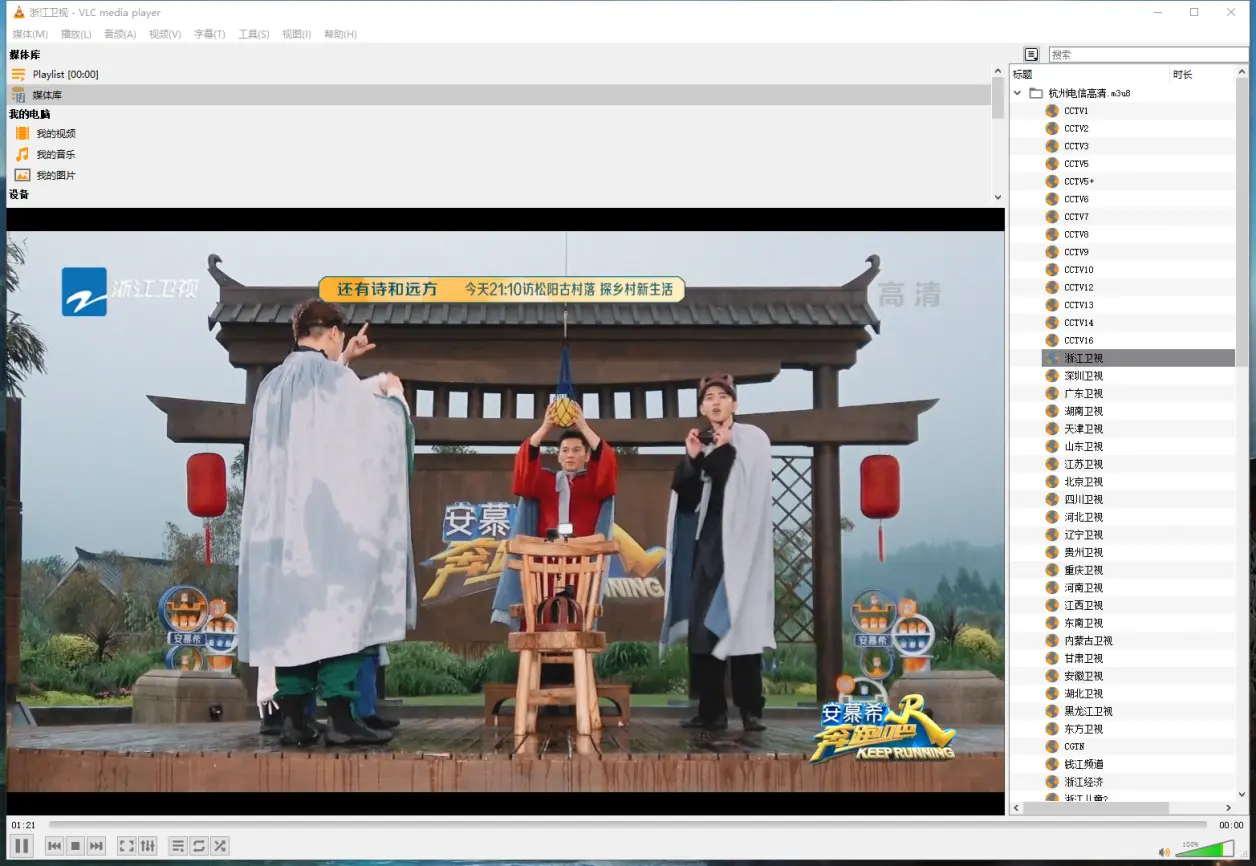

在电脑使用VLC软件、添加链接即可进行播放。来跟我一起丢掉机顶盒吧~
关于频道、台标、和电视节目单的配置问题，后续还计划再出一篇专栏讲一下，感兴趣的观众老爷可以点个关注收藏支持一下，谢谢大家！
用了两天发现一个问题，udpxy在iptv接口重连以后，ip不会自动更着刷新，导致播放失败。
需要在hotplug创建一个脚本让udpxy跟着重新启动可以解决。
输入以下命令创建脚本
vi /etc/hotplug.d/iface/99-iptv.sh
贴入脚本内容
#!/bin/sh
[ "$ACTION" = ifup ] && [ "$INTERFACE" = IPTV ] &&
/etc/init.d/udpxy restart保存退出后为脚本文件添加可执行权限：
chmod +x /etc/hotplug.d/iface/99-iptv.sh
